Het belang van kabelmanagement

De PV-panelen zijn ingekocht, de omvormers zijn uitgekozen en het legplan is bepaald, maar hoe gaan we ervoor zorgen dat de bekabeling op een nette manier van A naar B geleid wordt? Vaak is dit één van de onderdelen welke bij het aanleggen van een PV-installatie van ondergeschikt belang lijkt te zijn maar niets is minder waar! In deze blog gaan we in op het belang van kabelmanagement en de oplossingen die Van der Valk Solar Systems met haar speciale ‘’ValkCableCare’’ assortimentslijn heeft ontwikkeld zodat kabelmanagement niet langer meer een probleem is!

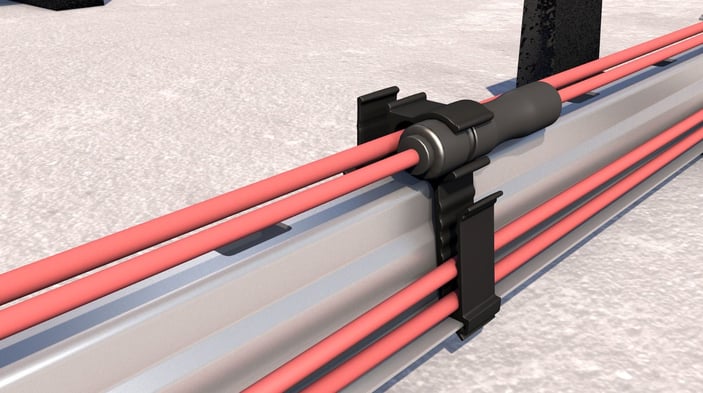

Multi-kabel en connectorclip

Wat kan er misgaan?

De afgelopen jaren zien we dat, mede door de toenemende eisen van partijen als verzekeraars, het onderdeel PV-bekabeling en kabelmanagement steeds meer onder een vergrootglas is komen te liggen. Niet betrouwbaar kabelmanagement heeft meermaals geleid tot diverse brand-incidenten. Kabels hangen onder de PV-panelen, connectoren liggen in het water, en eventuele scherpere randen van montagesystemen kunnen bij onzorgvuldig gebruik leiden tot mogelijke beschadiging van de kabel of zelfs kabelbreuk met alle gevolgen van dien.

Onze oplossing

We hebben bij Van der Valk Solar Systems met de introductie van ons ValkCableCare assortiment geprobeerd om zo veel mogelijk van bovenstaande doemscenario’s te elimineren met ons uitgebreide productgamma. ValkCableCare maakt het mogelijk om de elektrische bekabeling op een zeer nette, veilige én snelle manier te kunnen wegwerken onder de panelen of geleiden over het dak. Alles geheel geïntegreerd in onze ValkPro+ of ValkPitched montagesystemen.

Een aantal voorbeelden

Met onze kunststof kabelklem (732011) kan de bekabeling onder de panelen met het volledige systeem meelopen door middel van bevestiging aan de achtervoet. Het is immers ons doel om een PV-systeem voor een langere periode op het dak te laten liggen dus bescherming van de PV-kabels tegen weersinvloeden als overmatig zonlicht is gewenst. Onze speciale 50mm draadgoot kan in de rubber tegeldragers met het systeem mee lopen waardoor kabelmanagement en montagesysteem mooi in elkaar geïntegreerd worden. Onze kabelgoten kunnen om de 3m1 eenvoudig aan elkaar gekoppeld worden door middel van de ‘’snap-on’’ koppelplaten (760202 of 760230). We hebben ook een nieuwe multi-kabel en connectorclip (732012). De multi-kabel en connectorclip kan snel en eenvoudig over de ValkPro+ dakdrager worden geklemd, in iedere gewenste positie. De clip biedt plaats voor meerdere kabels en connectoren.

Draadgoten

Onze goten zijn beschikbaar in een hoogte van 35mm of 60mm en kunnen geleverd worden in een kleinste breedte van 50m tot 350mm. Op punten waar diverse secties samenkomen kan eenvoudig overgeschakeld worden naar een bredere en hogere draadgoot. In combinatie met onze daksteun én deksels is ons assortiment ValkCableCare perfect geschikt voor het gehele traject tot aan de dak doorvoer en misschien zelfs nog wel voor het traject daarna. De daksteun is vervaardigd uit samengeperst rubber granulaat en dient elke 1.5 geplaatst te worden. Dit materiaal heeft een hoge dichtheid wat zorgt voor een massieve basis voor het aanleggen van een deugdelijk en stevig kabeltracé. De deksels zorgen er voor dat de PV-kabels ultiem worden beschermd tegen het zonlicht.

Met het ValkCableCare assortiment is het opbinden van kabels met tiewraps verleden tijd en kan probleemloos worden voldaan aan diverse eisen van bijvoorbeeld verzekeraars! Benieuwd hoe ValkCableCare het beste geïmplementeerd kan worden in uw specifieke montagesysteem van Van der Valk Solar Systems? Neem dan contact met ons op via sales@valksolarsystems.com of +31 (0)174 25 49 99 en wij helpen u graag zoeken naar de geschikte oplossing!
